Hầu hết các bài viết về pergola của WPC đều tập trung vào hình thức bên ngoài và mức độ bảo trì thấp. Một số ít giải quyết các câu hỏi về cấu trúc nhằm xác định liệu giàn che có còn đứng vững - và vẫn ở mức - sau 5 năm luân chuyển nhiệt và tải trọng gió hay không.
Hướng dẫn này đề cập đến khía cạnh kỹ thuật: nhịp tối đa cho cấu hình WPC, phụ cấp giãn nở nhiệt, yêu cầu về móng và cách so sánh cấu trúc của WPC với nhôm và gỗ. Nó được viết cho các nhà thầu, chuyên gia và kỹ sư dự án, những người cần đưa ra các quyết định sáng suốt về cấu trúc.
Ghi chú của tác giả:Dữ liệu nhịp trong hướng dẫn này dựa trên thử nghiệm nội bộ của Necowood và các thông số kỹ thuật vật liệu đã công bố. Đối với các tính toán kết cấu dành riêng cho dự án, hãy luôn tham khảo ý kiến của kỹ sư kết cấu có trình độ.
1. Khoảng cách kèo tối đa cho Pergolas WPC

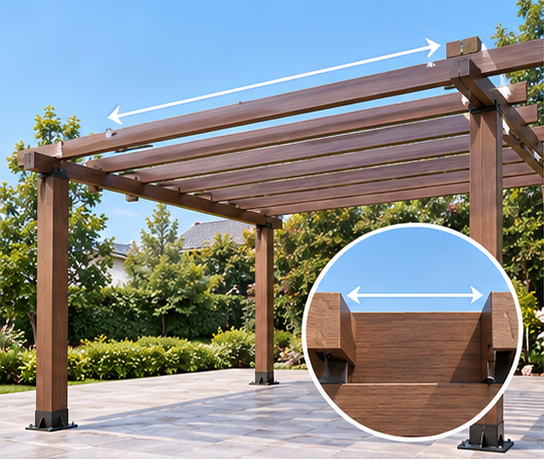

Nhịp kèo được đo giữa các trụ đỡ. Vượt quá nhịp tối đa sẽ gây ra hiện tượng võng và mỏi kết cấu.
Hạn chế cấu trúc quan trọng nhất củaGiàn che WPClà nhịp. WPC ít cứng hơn nhôm hoặc thép, có nghĩa là xà nhà và dầm phải được hỗ trợ trong khoảng thời gian ngắn hơn.
Nhịp kèo WPC tiêu chuẩn2,5m – 3,0m (không có giá đỡ ở giữa)
Nhịp kèo nhôm4,0m+ (không có hỗ trợ ở giữa)
Nhịp kèo gỗ3,0m – 4,0m (tùy loài)
WPC với lõi nhôm3,5m – 4,5m (tùy mặt cắt)
Đối với các nhịp trên 3 m với cấu hình WPC tiêu chuẩn, có sẵn các tùy chọn sau:
- Phần WPC lớn hơn- tăng độ sâu của biên dạng vì kèo (ví dụ: từ độ sâu 50mm lên 80mm) để cải thiện độ cứng.
- Hỗ trợ giữa chùm- thêm một chùm tia trung tâm để giảm một nửa nhịp hiệu quả.
- WPC cốt lõi nhôm— sử dụng cấu hình WPC có lớp lót nhôm bên trong, kết hợp vẻ ngoài của gỗ với độ bền kết cấu.
2. Giãn nở nhiệt: Quy tắc3–5mm

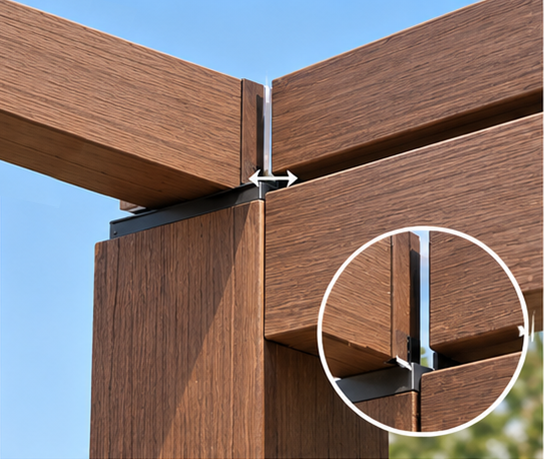

Các khoảng trống giãn nở phải được chừa lại ở các đầu xà và các mối nối từ dầm tới cột để thích ứng với chuyển động nhiệt.
WPC mở rộng và co lại khi nhiệt độ thay đổi. Đây không phải là một khiếm khuyết - nó là một đặc tính vật chất phải được thiết kế để đáp ứng. Hậu quả thực tế là xà và dầm không thể bị kẹt chặt vào các cột hoặc kết cấu vững chắc.
Yêu cầu về khoảng cách mở rộng
Khoảng cách tối thiểu ở đầu kèo:3–5mm
Khoảng cách tối thiểu tại các kết nối chùm tia:3–5mm
Hệ số giãn nở (Necowood Gen-2):Dưới 0,035 mm/m·°C
Hệ số giãn nở (WPC tiêu chuẩn):0,05–0,06 mm/m·°C
Ở hệ số giãn nở của Necowood dưới 0,035 mm/m·°C, một chiếc kèo dài 3 m trải qua sự dao động nhiệt độ 40°C sẽ giãn ra xấp xỉ4.2mm. Khoảng cách 3–5mm giúp điều chỉnh chuyển động này mà không gây ra hiện tượng vênh hoặc tách khớp.
3. Thiết kế khung phụ: Trụ, dầm và kèo

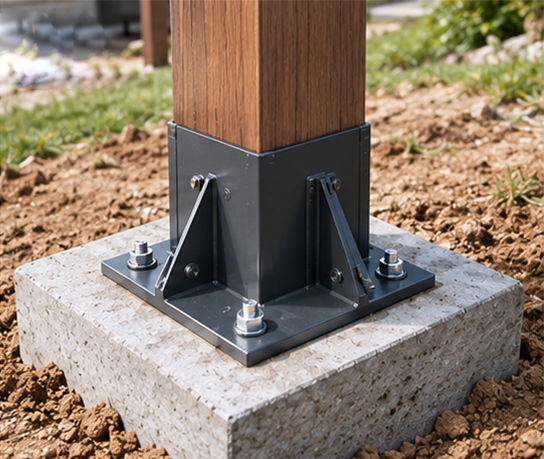

Các chốt neo cố định vào móng bê tông - nền tảng kết cấu của giàn che.

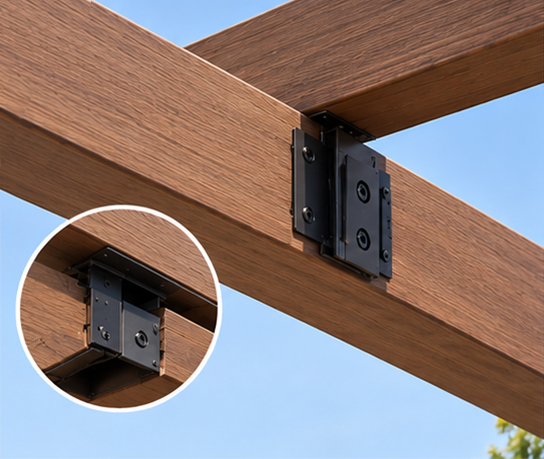

Giá đỡ đầu nối ẩn cố định xà vào dầm để có bề mặt sạch sẽ, không bắt vít.
Đăng cài đặt
Bài đăng WPC là hồ sơ rỗng. Chúng phải được bọc trên các giá đỡ kim loại bên trong (thép hoặc nhôm) được neo vào móng bê tông. Lõi kim loại mang tải trọng kết cấu; tay áo WPC mang lại vẻ ngoài. Các neo trụ được cố định vào tấm bê tông bằng bu lông giãn nở.
Kết nối chùm tia tới bài viết
Dầm chính được kẹp vào đầu trụ và được cố định bằng bu lông thép không gỉ xuyên qua cả dầm WPC và giá đỡ kim loại bên trong. Các lỗ thí điểm phải được khoan để tránh bị tách. Thép không gỉ là cần thiết - bu lông mạ kẽm sẽ bị ăn mòn và gây ra các vệt rỉ sét.
Khoảng cách kèo
Các xà nhà hoặc cửa chớp thường được đặt cách nhau ở30–40cmkhoảng thời gian. Giá đỡ đầu nối ẩn được sử dụng để cố định bè vào dầm. Xà nhà không được bị kẹt quá chặt - khe hở giãn nở 3–5mm cũng được áp dụng ở đây.
4. WPC, Nhôm và Gỗ: So sánh trung thực
WPC nằm giữa gỗ và nhôm cả về chi phí và hiệu suất kết cấu. Bảng dưới đây tóm tắt những khác biệt chính.
Khoảng cách tối đa (tiêu chuẩn)WPC: 2,5–3m · Nhôm: 4m+ · Gỗ: 3–4m
Cân nặngWPC: ~9 kg/m2 · Nhôm: ~5 kg/m2 · Gỗ: ~14 kg/m2
Sự giãn nở nhiệtWPC: Cao (cần khoảng trống) · Nhôm: Trung bình · Gỗ: Thấp
Chống ăn mònWPC: Xuất sắc · Nhôm: Xuất sắc · Gỗ: Kém
BẢO TRÌWPC: Không có · Nhôm: Rửa hàng năm · Gỗ: Vết ố/bịt kín 2–3 năm một lần
Chi phí (3m x 4m)WPC: €1.000–€2.400 · Gỗ: €800–€2.000 · Nhôm: €2.200–€4.000
Phạm vi chi phí dựa trên dữ liệu nhà cung cấp đã công bố và hồ sơ dự án năm 2026 của Necowood. Giá thực tế phụ thuộc vào kích thước hồ sơ, độ hoàn thiện, khối lượng đặt hàng và khu vực.
5. Tiêu chuẩn khu vực cho các dự án WPC Pergola
Cấu trúc pergola WPC phải tuân thủ các quy tắc xây dựng địa phương. Các tiêu chuẩn sau đây thường được tham chiếu trong thông số kỹ thuật của dự án trên các thị trường chính:
📋 Quy tắc & Tiêu chuẩn Khu vực
🇺🇸 Hoa Kỳ ASTM D7032 Thông số kỹ thuật tiêu chuẩn để thiết lập xếp hạng hiệu suất cho hệ thống lan can và ván sàn composite bằng gỗ-nhựa
🇺🇸 Hoa Kỳ ASTM E330 Kiểm tra hiệu suất kết cấu của các bức tường và kết cấu bên ngoài dưới áp suất không khí tĩnh đồng đều
🇪🇺 EU EN 1991-1-4 Eurocode 1 - Tác động lên kết cấu, tải trọng gió. Xác định khoảng cách kèo tối thiểu và kích thước bu lông neo
🇪🇺 EU EN 15534 Vật liệu tổng hợp làm từ vật liệu xenlulo và nhựa nhiệt dẻo - đặc điểm kỹ thuật cho các tấm và tấm định hình
🇦🇺 Úc NHƯ/NZS 1170.2 Hành động thiết kế kết cấu - hành động gió. Quan trọng đối với các vùng ven biển và có gió lớn ở Úc và New Zealand
🇦🇺 Úc NHƯ 1720.1 Kết cấu gỗ - phương pháp thiết kế. Được sử dụng làm tài liệu tham khảo cho các phần kết cấu của bài tổng hợp
Ghi chú dự án:Luôn xác nhận tiêu chuẩn áp dụng với chính quyền địa phương có thẩm quyền (AHJ) trước khi hoàn thiện thiết kế kết cấu. Yêu cầu về tải trọng gió khác nhau đáng kể giữa các vùng nội địa, ven biển và vùng có lốc xoáy.
6. Lắp đặt: Từng bước cho Nhà thầu

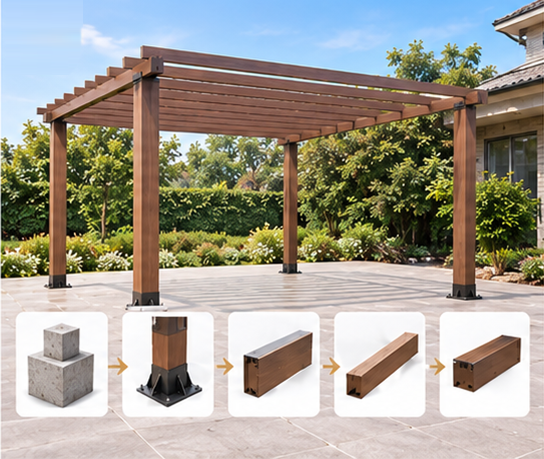

Trình tự lắp đặt Pergola: móng → trụ → dầm → xà nhà → nắp và khung.
- Đánh dấu bố cục— sử dụng dây và công cụ cân bằng để đảm bảo hình vuông hoàn hảo. Xác nhận vị trí của bài đăng neo.
- Neo bài an toàn- cố định các neo trụ bằng thép hoặc nhôm chịu lực vào tấm bê tông hoặc móng bằng bu lông giãn nở.
- Bài viết WPC tay áo- trượt các ống bọc trụ WPC rỗng lên trên các giá đỡ kim loại bên trong. Đảm bảo bài viết là đúng đắn.
- Gắn dầm chính- kẹp dầm WPC vào trụ, khoan lỗ thí điểm và cố định bằng bu lông thép không gỉ.
- Lắp xà nhà— cố định các dấu ngoặc ẩn vào dầm, sau đó thả xà nhà WPC vào đúng vị trí. Để lại khoảng trống giãn nở 3–5mm ở đầu xà.
- Cài đặt nắp và trang trí- Lắp các nắp trụ và viền viền để giấu các bu lông ở đế và các lỗ hở trên cùng. Kiểm tra toàn bộ cấu trúc bằng một mức độ.
Câu hỏi thường gặp
Khoảng kèo tối đa cho pergola WPC là bao nhiêu?
Đối với cấu hình pergola WPC tiêu chuẩn, nhịp kèo tối đa không có hỗ trợ ở giữa thường là 2,5m đến 3m. Nhôm có thể kéo dài từ 4m trở lên. Đối với các nhịp trên 3 m, hãy chỉ định các phần WPC lớn hơn, thêm dầm giữa hoặc sử dụng các cấu hình WPC được gia cố bằng lõi nhôm.
Nên cho phép giãn nở nhiệt bao nhiêu trong pergola WPC?
Nên chừa khoảng hở giãn nở tối thiểu từ 3–5mm ở các đầu xà nhà và ở tất cả các cạnh cố định. Chất ổn định Gen-2 của Necowood giúp giảm sự giãn nở nhiệt xuống dưới 0,035 mm/m·°C, thấp hơn khoảng 30% so với WPC tiêu chuẩn.
Giàn che WPC có bền bằng giàn che bằng nhôm không?
Không. Nhôm có cấu trúc chắc chắn hơn WPC dưới tải trọng nhịp. Nhôm tiêu chuẩn có chiều dài từ 4m trở lên; WPC tiêu chuẩn kéo dài 2,5–3m. Tuy nhiên, WPC mang đến vẻ ngoài giống gỗ, ấm áp hơn. Để có nhịp dài hơn với kiểu dáng bằng gỗ, hãy chỉ định cấu hình WPC có gia cố bằng nhôm bên trong.
Thiết kế khung phụ cho pergola WPC là gì?
Một khung con pergola WPC bao gồm các trụ được đặt trong móng bê tông, dầm chính được cố định vào các trụ và xà nhà hoặc cửa chớp bắc qua các dầm. Khoảng cách kèo thường là 30–40cm. Giá đỡ đầu nối ẩn cố định xà nhà để hoàn thiện không cần bắt vít.
Những tiêu chuẩn xây dựng nào áp dụng cho các dự án pergola WPC?
Các tiêu chuẩn phổ biến bao gồm ASTM D7032 (US), ASTM E330 (US), EN 1991-1-4 (tải trọng gió của EU), EN 15534 (thông số kỹ thuật của EU WPC) và AS/NZS 1170.2 (tải trọng gió của Úc/NZ). Luôn xác nhận tiêu chuẩn áp dụng với chính quyền địa phương có thẩm quyền.
Pergola WPC có thể được lắp đặt trên ban công hoặc sân thượng không?
Đúng. WPC nhẹ hơn gỗ hoặc thép, giảm tải cho ban công và mái nhà. Giàn che phải được neo vào tấm kết cấu, không chỉ bề mặt hoàn thiện. Lực nâng của gió rất quan trọng khi lắp đặt trên cao - có thể cần khoảng cách xà gần hơn và bu lông neo nặng hơn.
Sự khác biệt về chi phí giữa WPC và giàn che bằng nhôm là gì?
Giàn che WPC thường có giá thấp hơn 30–50% so với nhôm trên cơ sở vật chất. Một giàn che WPC 3m x 4m có giá khoảng €1.000–€2.400, so với €2.200–€4.000 của nhôm.
Pergola WPC có yêu cầu nền bê tông không?
Đúng. Trụ WPC phải được neo vào móng bê tông hoặc tấm kết cấu. Đối với giàn che đứng độc lập, cần phải có móng bê tông tại mỗi vị trí trụ. Giàn che gắn tường vẫn cần có chân cho các trụ bên ngoài.
